ASRock Z690 PG Riptide bundkort, LGA1700

Bundkort, ATX, DDR4, 1x PCIe 5.0 x16, 2x m.2, 6xUSB 3.2,

Varenummer: 1202012 / Producentens varenr: Z690 PG Riptide

More pictures from ASRock Z690 PG Riptide bundkort, LGA1700

Retningslinjer for produktanmeldelser

ASRock Z690 PG Riptide Motherboard LGA1700


  • Understøtter 12. generations Intel® Core™-processorer (LGA1700)
  • 13 Fase Dr.MOS Power Design
  • Understøtter DDR4 4800MHz (OC)
  • 1 PCIe 5.0 x16, 1 PCIe 4.0 x16, 3 PCIe 3.0 x1
  • 1 M.2 Key-E til WiFi
  • Indstillinger for grafikoutput: HDMI
  • Realtek ALC897 7.1 CH HD Audio Codec, Nahimic Audio
  • 8 SATA3
  • 2 Hyper M.2 (PCIe Gen4 x4)
  • 1 Ultra M.2 (PCIe Gen3 x4 & SATA3)
  • 1 USB 3.2 Gen2x2 Type-C Bagpå
  • 2 USB 3.2 Gen2 (Bagpå)
  • 1 USB 3.2 Gen1 Type-C Front
  • 6 USB 3.2 Gen1 (2 bag, 4 foran)
  • Killer E3100 2.5G LAN
  • Lightning gaming-porte
  • ASRock grafikkortholder

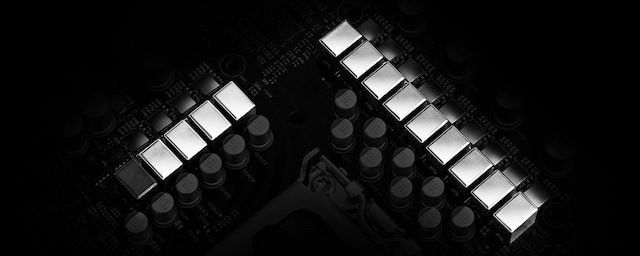

Optimeret VRM-design

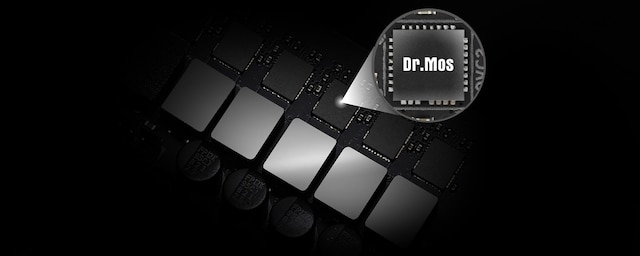

Dr. MOS

Dr.MOS er den integrerede effekttrinsløsning, som er optimeret til synkrone buck-set-down spændingsapplikationer! Sammenlignet med traditionelle diskrete MOSFET'er leverer den intelligent højere strøm til hver fase og giver dermed forbedret termisk resultat og overlegen ydeevne.

13 Strømfase-design

Med robuste komponenter og fuldstændig jævn strømforsyning til CPU'en. Derudover tilbyder den uovertrufne overclocking-egenskaber og forbedret ydeevne med den laveste temperatur også til avancerede spillere.

6-lags PCB

6-lags PCB giver stabile signalspor og strømformer, der leverer lavere temperatur og højere energieffektivitet til memory-overclocking! Således er den i stand til at understøtte de nyeste hukommelsesmoduler med den mest ekstreme hukommelsesydelse!

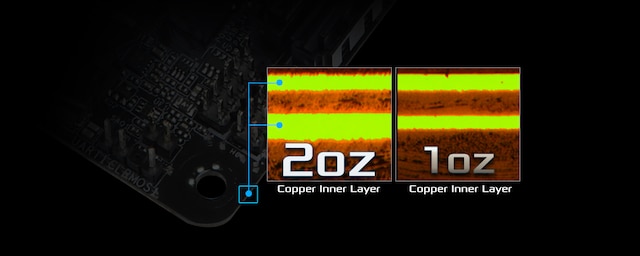

2 oz kobber PCB

Indvendigt lag i 2 gram kobber, der giver stabile signalspor og strømformer! Leverer lavere temperatur og højere energieffektivitet til overclocking.

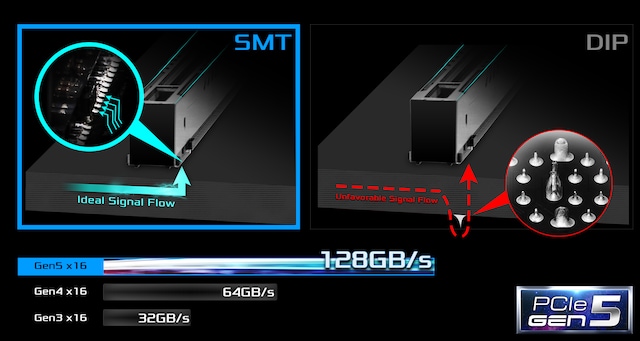

PCIe 5.0 + Surface-Mount Tech
Sammenlignet med en konventionel PCIe-slot i DIP-stil forbedrer PCIe-slot af SMT-type signalflowet og maksimerer stabiliteten under høj hastighed, et vigtigt gennembrud for fuldt ud at understøtte den lynhurtige hastighed i den seneste PCIe 5.0-standard.
Den seneste PCI Express 5.0 er i stand til at præstere en utrolig båndbredde på 128 GBps, klar til at frigøre det fulde potentiale af fremtidige high-end grafikkort.

Killer™ Ethernet E3100
Killer E3100 2.5 Gbps Ethernet-controlleren er designet specielt til konkurrencedygtige spillere og præstationshungrende brugere. Den forbedrede registrerings- og prioriteringsmotor giver den ultimative netværksoplevelse til gaming- og multimedieapplikationer.

Nahimic Audio
Uanset om du bruger hovedtelefoner, et headset, eksterne eller interne højttalere, via USB, Wi-Fi, analog udgang eller endda HDMI, tilbyder Nahimic Audio dig den mest engagerende lytteoplevelse, levende og rig på detaljer.

Deluxe tilbehør

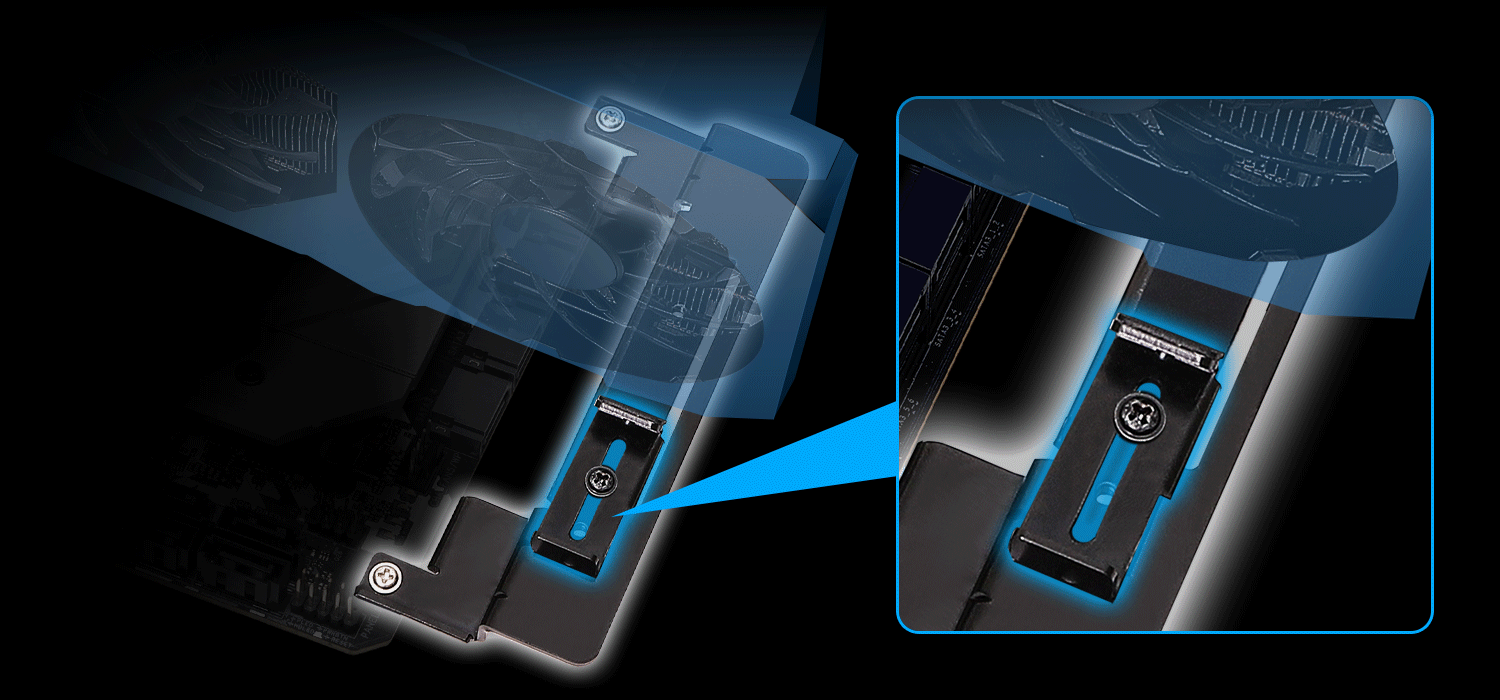

ASRock grafikkortholder

Installer dit tunge grafikkort på holderen; tilslut det til dit bundkort og chassis med skruer. Skub fleksibelt op og ned for perfekt at justere den højde, der kræves, for at få dit grafikkort på plads.

Trådløst dongle USB-beslag

Tillad ASRock at være din mest troværdige allierede, der leverer anti-interferens hardware. Placer din trådløse dongle så langt væk som muligt for at forhindre støjpåvirkning mellem enhederne på 2,4 GHz dataspektret. Dette trådløse dongle USB-beslag er pakket med udvalgte bundkort for at hjælpe dig med at bygge din PCden forstyrrelser.

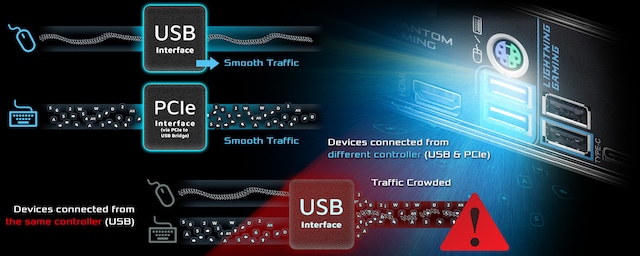

Lightning gaming-porte
Målrettet mod die-hard-gamere og entusiaster! Lightning Gaming-porte kommer fra to forskellige controller-grænseflader, der hjælper gamere med at forbinde højhastighedsmusene/tastaturet med den lavere rysten og latens!

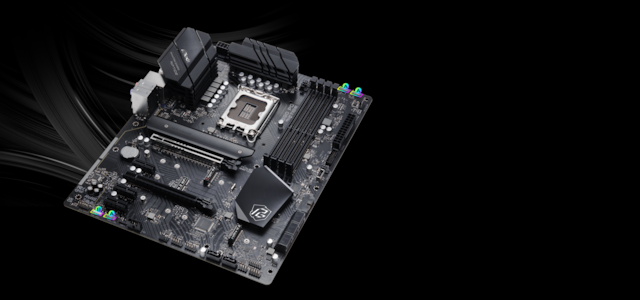

POLYCHROME RGB
Ud over den indbyggede RGB-belysning har den også indbyggede RGB-headere og en adresserbar RGB-header, der gør det muligt at forbinde bundkort til kompatible LED-enheder såsom strip, CPU-blæsere, kølere, chassis og så videre. Brugere kan også synkronisere RGB LED-enheder på tværs af Polychrome RGB Sync-certificeret tilbehør for at skabe deres egne unikke lyseffekter.

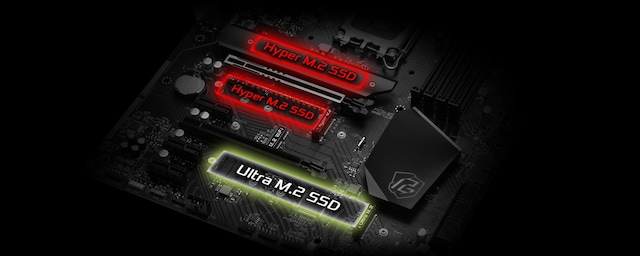

Højhastigheds-M.2-løsning
Dette bundkort er i stand til at rumme flere M.2-lagringsenheder, hvoraf den ene kan understøtte PCI Express 4.0 M.2 SSD. Det er i stand til at udføre dobbelt så høj hastighed sammenlignet med tidligere 3. generation, hvilket giver en lynhurtig dataoverførselsoplevelse.

EZ Setting

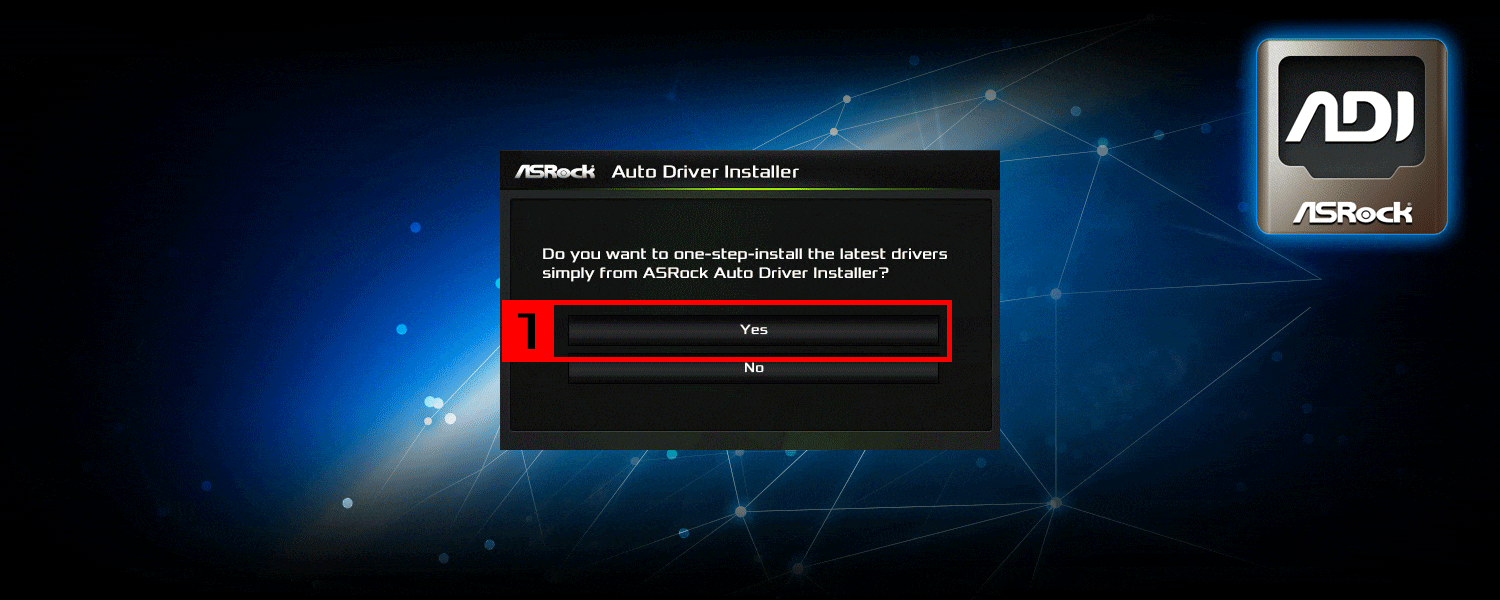

Auto Driver Installer

Ingen grund til at bekymre sig om mangel på diskdrev! Asrock forudinstaller LAN-driver for at sikre, at du kan installere alle nødvendige drivere på en nemmere måde end ved at bruge SCD.
trin 1: Installer Auto Driver Installer
trin 2: Opdatering af drivere påkrævet
trin 3: Færdig!

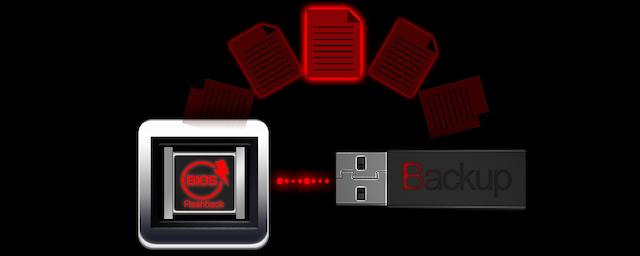

BIOS Flashback

Få den mest bekvemme BIOS-flashing med blot et enkelt klik. Brugere kan nemt opnå den nyeste BIOS-understøttelse med en USB og strømforsyning, ingen CPU, RAM eller andre komponenter påkrævet.

Generelt
Producentens garanti (måneder) 24
Produkttype Bundkort - ATX
Chipsættype Intel Z690
Processor-socket LGA1700 sokkel
Max antal processorer 1
Kompatible processorer (understøtter 12. Generation Intel Core)
Understøttet RAM
Maks. størrelse 128 GB
Teknologi DDR4
Bus Clock 4800 MHz (O.C.)
Understøttet RAM-integritetskon Ikke-ECC, ECC (drift i ikke-ECC tilstand)
Registreret eller buffer Ikke bufferet
Egenskaber Dobbelt kanal hukommelses arkitektur, Intel Extreme Memory Profiles (XMP) 2.0, understøttede ECC-moduler fungerer i ikke-ECC-tilstand
Audio
Type HD Audio (8-kanaler)
Audio codec Realtek ALC897
Overensstemmelsesstandarder High Definition Audio
LAN
Netværk controller Killer E3100G
Netværks interfaces 2.5 Gigabit Ethernet
Ekspansion / Konnektivitet
Ekspansionsåbninger 1 x CPU
4 x DIMM 288-pins
1 x PCIe 5.0 x16
1 x PCIe 4.0 x16 (x4-modus)
1 x M.2 socket (til trådløst modul)
3 x PCIe 3.0 x1
Grænseflade (lagring) SATA-600 -stikforbindelser: 8 x 7-pin Seriel ATA - RAID 0 / RAID 1 / RAID 10 / RAID 5
PCIe 4.0 -stikforbindelser: 2 x M.2 - RAID 0 / RAID 1 / RAID 5
SATA-600 / PCIe 4.0 -stikforbindelser: 1 x M.2 - RAID 0 / RAID 1 / RAID 5
Interface 1 x HDMI
2 x USB 2.0
1 x PS/2-tastatur/mus
2 x USB 3.2 Gen 2
1 x USB-C Gen2x2
2 x USB 3.2 Gen 1
1 x LAN (2.5Gigabit Ethernet)
1 x mikrofon - mini-jack
1 x audio linje-ind - mini-jack
1 x audio linje-ud - mini-jack
1 x audio linje-ud (bagtil) - mini-jack
1 x audio linje-ud (centrum/subwoofer) - mini-jack
1 x TOSLINK
Interne interfaces 4 x USB 2.0 - intern stik
1 x USB-C Gen 1 - intern stik
4 x USB 3.2 Gen 1 - intern stik
1 x audio - intern stik
1 x Thunderbolt - intern stik
Strømkontakter 4-pin ATX12V konnektor, 24-pin hovedstrøm-konnektor, 8-pin ATX12V-kontakt
Egenskaber
BIOS-type (Basic Input/Output System) AMI
BIOS-egenskaber UEFI BIOS, SMBIOS 2.7 support, ACPI 6,0 support
Hardwareovervågning CPU kernetemperatur, chassis temperatur, takometer til CPU-blæser, takometer til chassis-blæser, systemspænding, Beskyttelse mod CPU overophedning, CPU kerne-spænding
Sov/ Vågn Aktivering af LAN (wake on LAN = WOL)
Hardware egenskaber ASRock Instant Flash, AMD CrossFireX-teknologisupport, ASRock Internet Flash, Digi Power Design, ESD Protection, Gold Plated Audio Hardware, Energy Efficient Ethernet 802.3az, Preboot eXecution Environment (PXE), ASRock Easy Driver Installer, Clear CMOS Button, ASRock Full Spike Protection, ASRock APP Shop, ASRock Super Alloy, High Density Glass Fabric PCB, ASRock Full HD UEFI, ASRock My Favorites in UEFI, ASRock Easy RAID Installer, Dr.MOS MOSFET, XXL Aluminum Alloy Heatsink, Nahimic Audio Enhacer, ASRock Live Update, ASRock EZ Mode, Intel Optane Memory Ready, Premium Memory Alloy Choke, Matte Black PCB, ASRock Steel Slots, Premium 60A Power Choke, 13 Phase Power Design, 2oz Copper PCB, Intel Turbo Boost Max Technology 3.0, ASRock POST Status Checker (PSC), ASRock Full Coverage M.2 Heatsink, ASRock Hyper M.2, Intel Hybrid Technology
Diverse
Udstyr inkluderet 4 x M.2 skruer, standoff til M.2 sokkel, grafikkortholder
Medfølgende ledninger 2 x Seriel ATA kabel
Med software Drivers & Utilities, Antivirus (prøveversion), Google Chrome Browser, Google ChromeToolbar, ASRock Phantom Gaming Tuning, ASRock Polychrome SYNC, Killer Control Center
Overensstemmelsesstandarder FCC, EuP Ready, ErP Ready, HDCP 2.3
Bredde 30.5 cm
Dybde 24.4 cm
