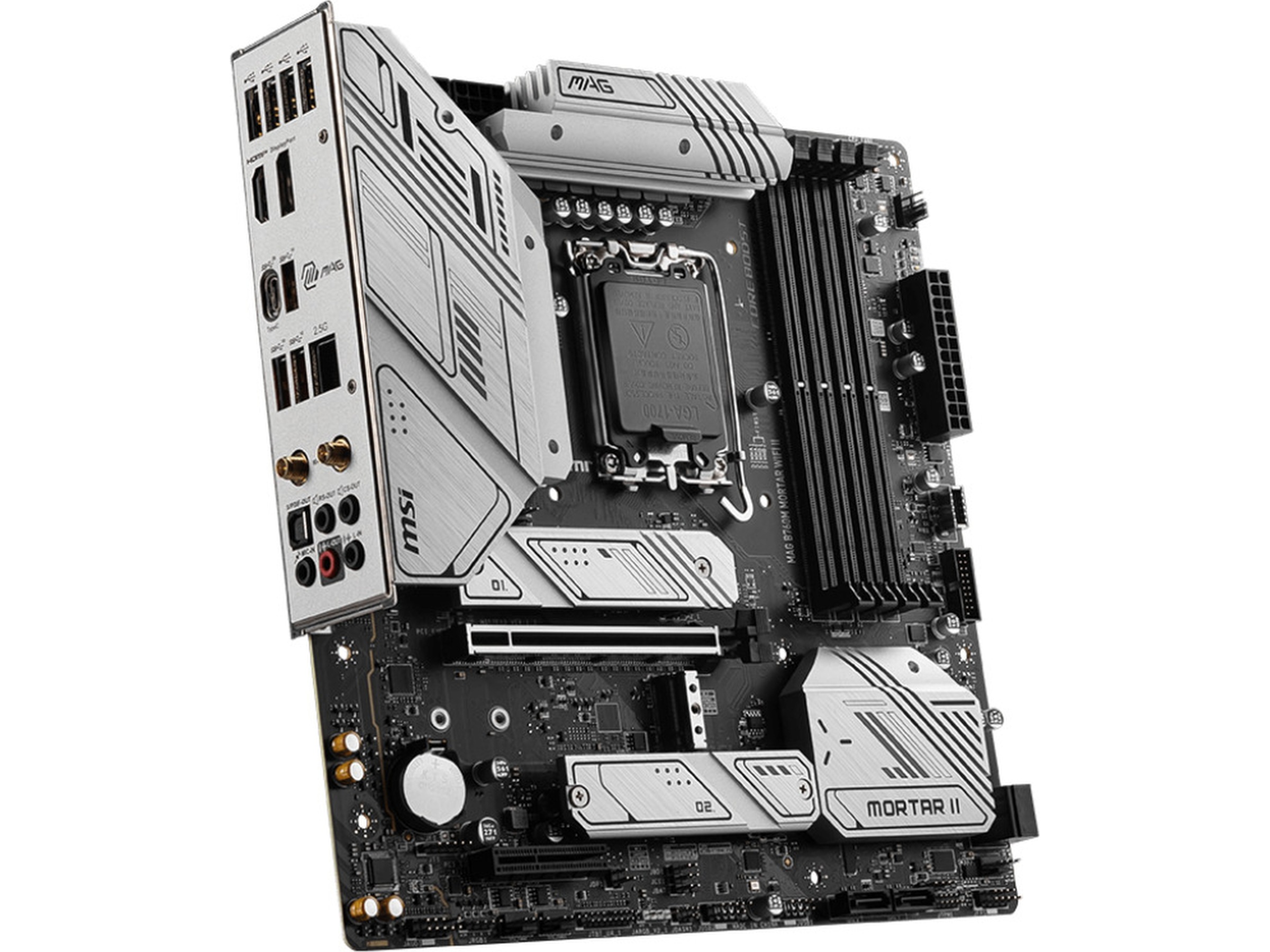

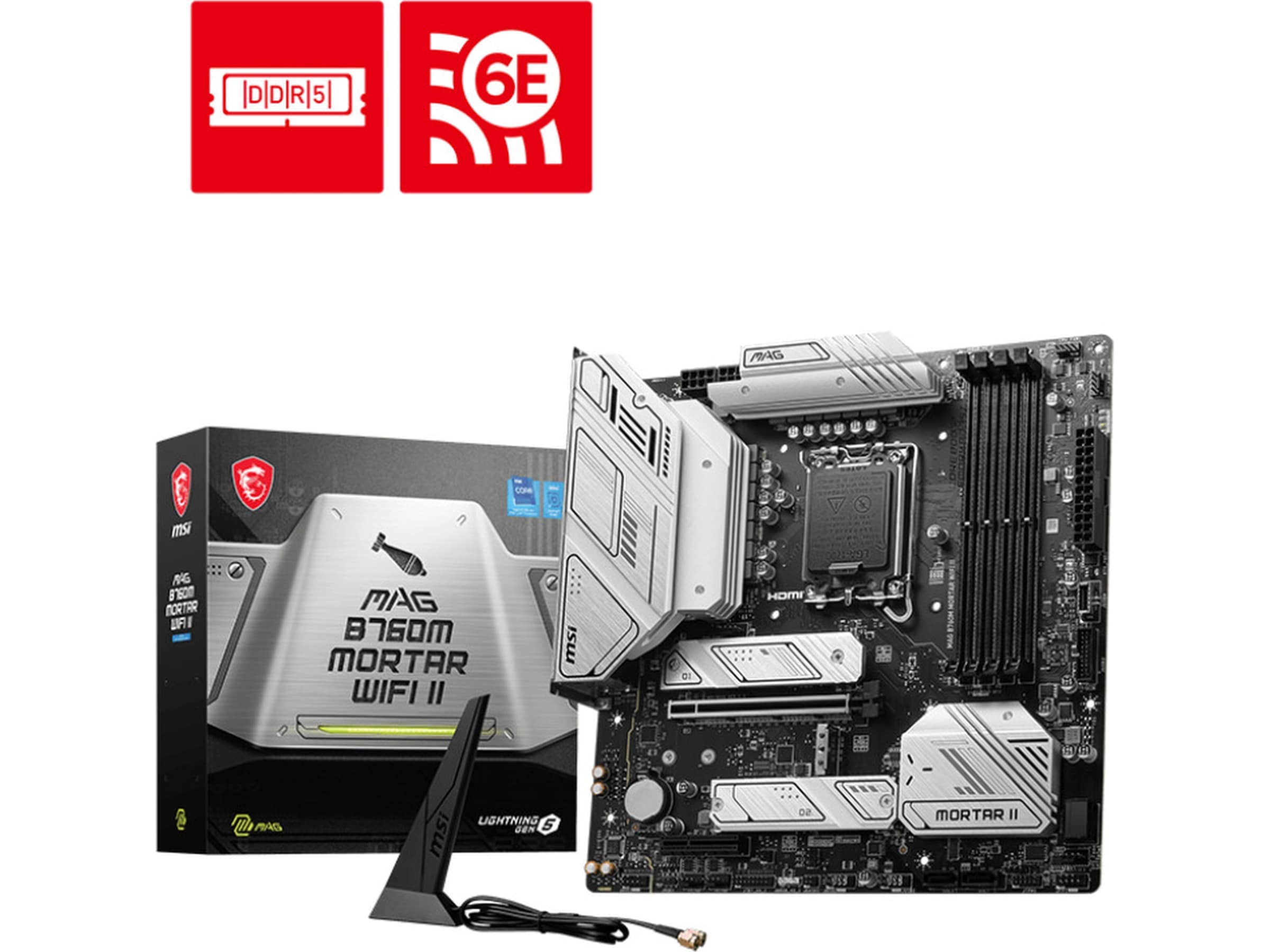

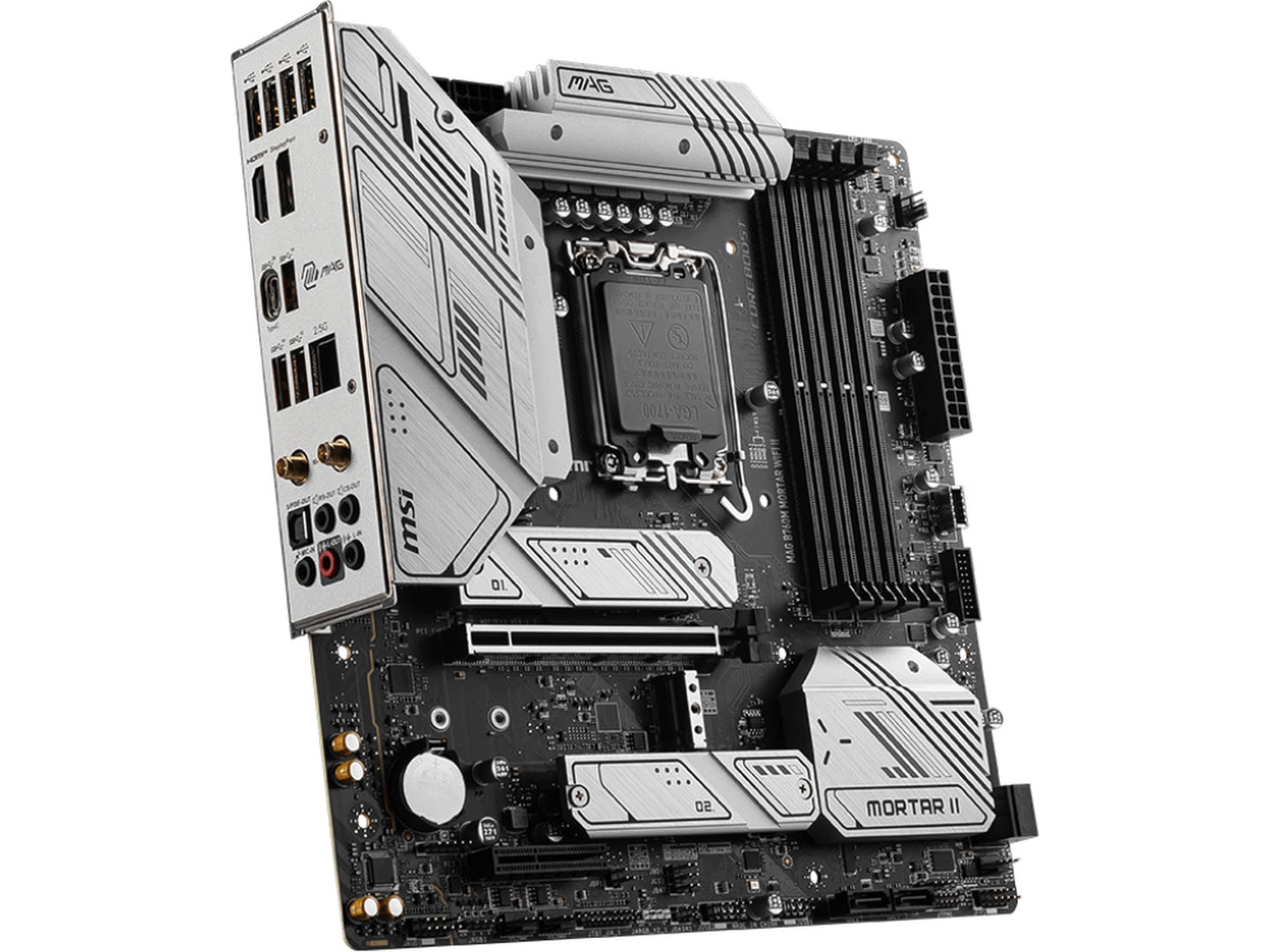

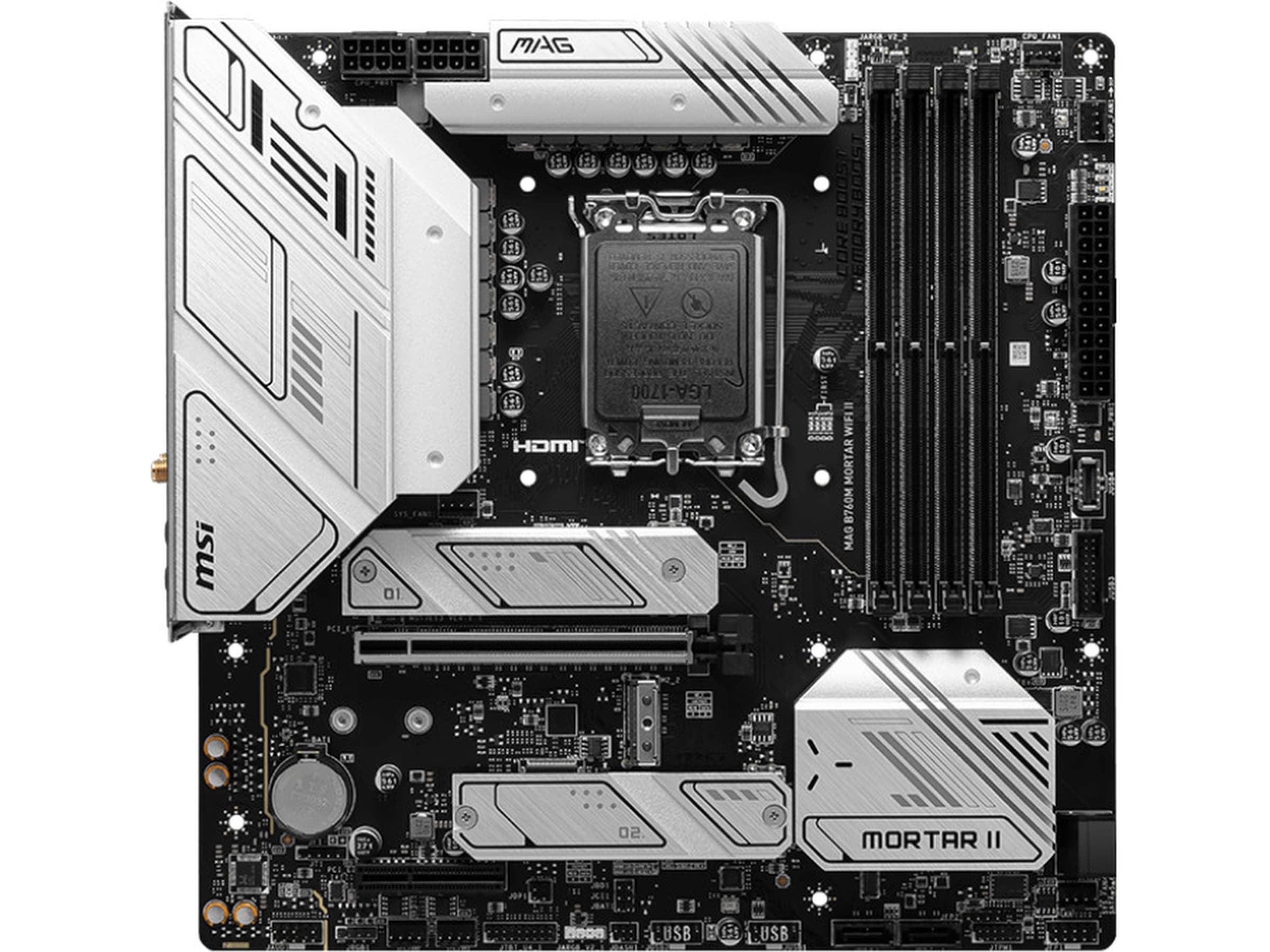

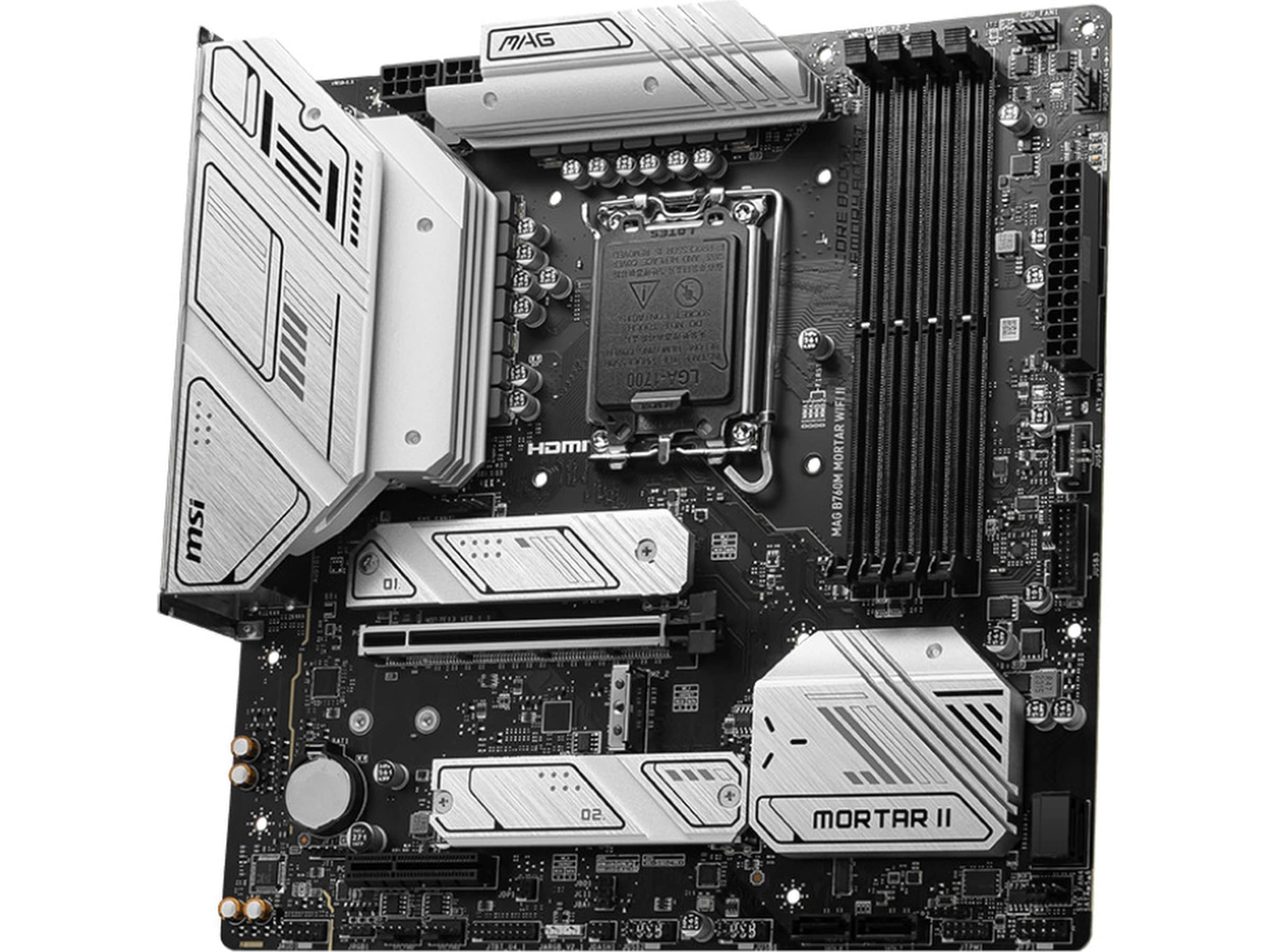

MAG B760M MORTAR WIFI II Bundkort

Generelt

Produktlinje	MSI
Model	MAG B760M MORTAR WIFI
Producentens garanti (måneder)	36
EAN	4711377140119

Mainboard

Chipsættype	Intel B760
Understøttet RAM-integritetskon	Ikke-ECC
Kommentarer om kompatible processorer	Understøtter 12th og 13th Generation Intel Core/Pentium Gold/Celeron
RAM Slots	4 DIMM åbninger
Understøttet RAM (registreret eller buffered)	Ikke bufferet
Understøttet RAM-teknologi	DDR5 SDRAM
Model	Micro ATX
Processor-socket	LGA1700 sokkel
Strømkontakter	24-pin hovedstrøm-konnektor, 2 x 8-pins ATX12V stikforbindelser
RAM-hastighed understøttet	7000 MHz (O.C.), 6400 MHz (O.C.), 5800 MHz (O.C.), 5000 MHz, 6800 MHz (O.C.), 5400 MHz, 6200 MHz (O.C.), 5600 MHz, 4800 MHz, 6600 MHz (O.C.), 5200 MHz, 6000 MHz (O.C.)

Interfaces

Lagringsporte	4 x SATA-600 (RAID), 2 x M.2
USB / FireWire portkonfiguration (aktiv)	1 x USB-C 3.2 Gen 2x2 + 3 x USB 3.2 Gen 2 + 4 x USB 2.0
USB / FireWire portkonfiguration (samlekasser)	1 x USB-C 3.2 Gen 2 + 2 x USB 3.2 Gen 1 + 4 x USB 2.0
Lagring	Serial ATA-600 (RAID), M.2 åbning
USB/FireWire	USB 3.2 Gen 2, USB-C 3.2 Gen2, USB 3.2 Gen 1, USB-C 3.2 Gen 2x2

Videoudgang

Type	Grafik adapter (CPU påkrævet)

Lydudgang

Audio codec	Realtek ALC897
Audio	High Definition Audio (8 kanaler)
Overensstemmelsesstandarder	High Definition Audio
Type	Lydkort

Netværk

Netværk controller	Realtek RTL8125BG
Dataforbindelsesprotokol	2.5 Gigabit Ethernet, IEEE 802.11ac, IEEE 802.11a, IEEE 802.11b, Bluetooth 5.3, IEEE 802.11ax (Wi-Fi 6E), IEEE 802.11g, IEEE 802.11n
Netværk	Bluetooth 5.3, 2.5 Gigabit Ethernet, 802.11a/b/g/n/ac/ax (Wi-Fi 6E)

Kabeloplysninger

Medfølgende ledninger	1 x Seriel ATA kabel

Diverse

Produkttype	Bundkort
Inkluderet tilbehør	Kabelmærkater, 2 x Wi-Fi-antenne, 1 x M.2 skrue, EZ M.2 klemme, Standoff til M.2 sokkel
Overensstemmelsesstandarder	KC, WEEE, FCC Part 15 Class B, DisplayPort 1.4

Mainboard funktioner

Hardwareovervågning	CPU kerne-spænding, Systemspænding, Chassis temperatur, CPU kernetemperatur
Hardware egenskaber	M.2 Shield FROZR, 6 Layer PCB, VRM kølelegemedesign, MSI Memory Boost, MSI Steel Armor, MSI Mystic Light, Lastlinjekalibrering (LLC), Overspændingsbeskyttelse, 12+1+1 Phase Power Design, DIY Friendly Design, Water Pump Header, 2oz Copper PCB, MSI Core Boost, Surface Mount Technology (SMT), Extended Heatsink Design, Digital PWM, Debug LED, MSI Audio Boost
BIOS-egenskaber	M-Flash, MSI ClickBIOS 5

RAM

Egenskaber	Intel Extreme Memory Profiles (XMP), Dobbelt kanal hukommelses arkitektur

Udvidelsesåbninger

Ekspansionsåbninger	1 x M.2 socket (Key E), 1 x PCIe 3.0 x1, 1 x PCIe 5.0 x16, 2 x M.2 socket (2242/2260/2280 M.2 Key M åbning), 1 x PCIe 4.0 x16 (x4-modus), 1 x CPU, 4 x DIMM 288-pins

Grænseflade (lagring)

Grænseflade (lagring)	PCIe 4.0 -stikforbindelser: 1 x M.2, SATA-600 -stikforbindelser: 4 x 7pin Seriel ATA - RAID 0 / RAID 1 / RAID 10 / RAID 5, SATA-600 / PCIe 4.0 -stikforbindelser: 1 x M.2

Interface leveret

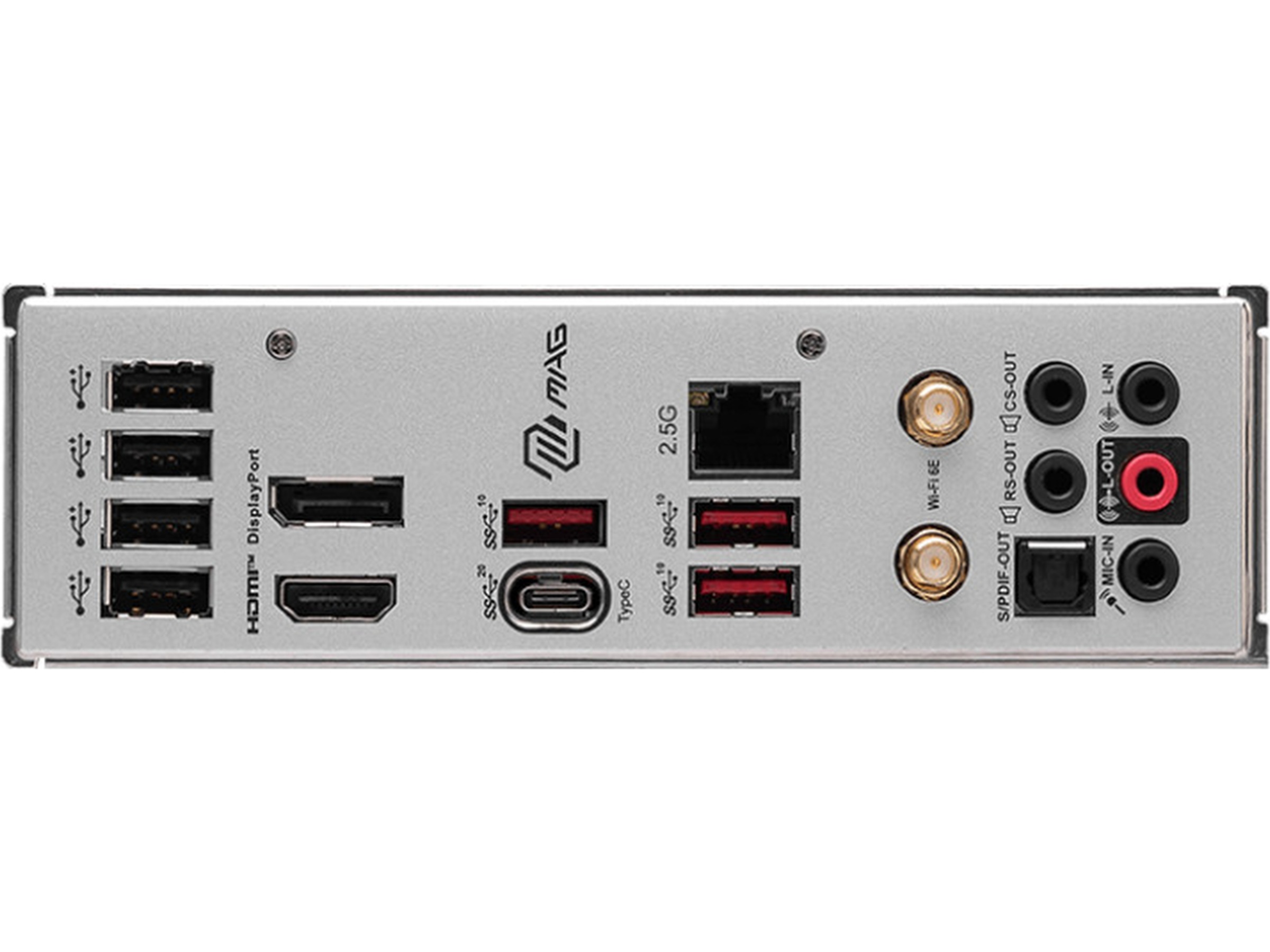

Interface	1 x audio linje-ud - mini-jack, 1 x USB-C 3.2 Gen2x2, 3 x USB 3.2 Gen 2, 1 x SPDIF-ud, 1 x audio linje-ud (bagtil) - mini-jack, 4 x USB 2.0, 1 x audio linje-ind - mini-jack, 1 x audio linje-ud (centrum/subwoofer) - mini-jack, 1 x HDMI, 1 x DisplayPort, 1 x mikrofon - mini-jack, 2 x antenne, 1 x LAN (2.5Gigabit Ethernet)

Interne interfaces

Interne interfaces	4 x USB 2.0 - intern stik, 1 x audio - intern stik, 1 x SPI - intern stik, 2 x USB 3.2 Gen 1 - intern stik, 1 x USB-C 3.2 Gen 2 - intern stik, 1 x Thunderbolt - intern stik

Programmer

Software inkluderet	AIDA64 Extreme (60 dages prøvetid), MSI Center
