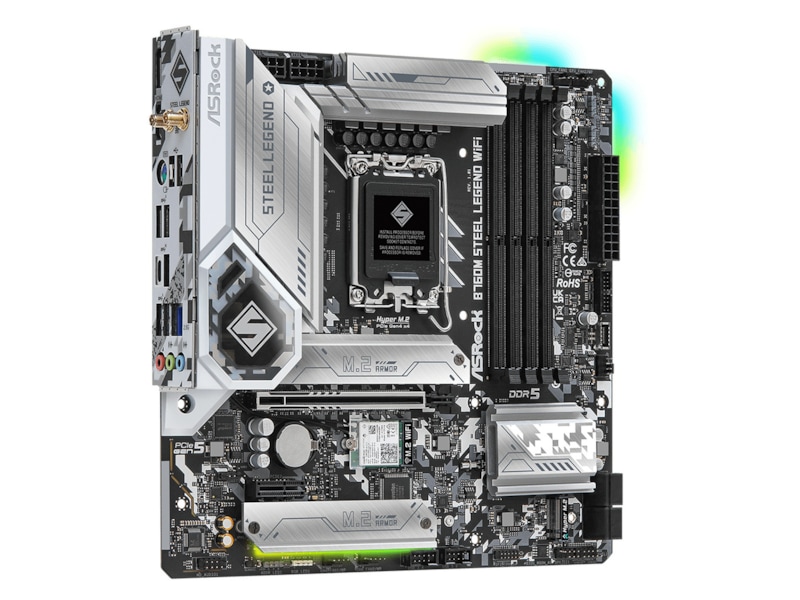

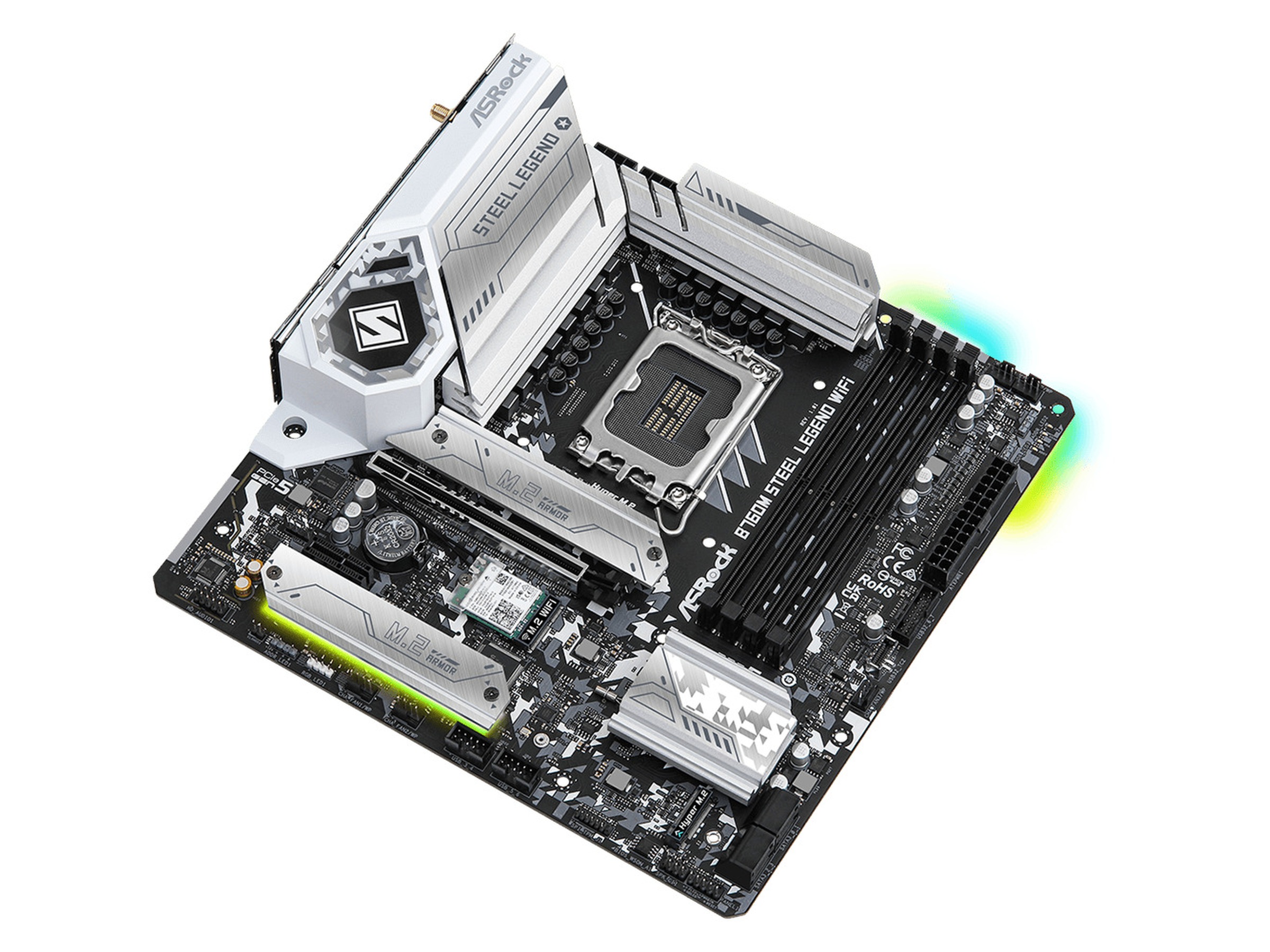

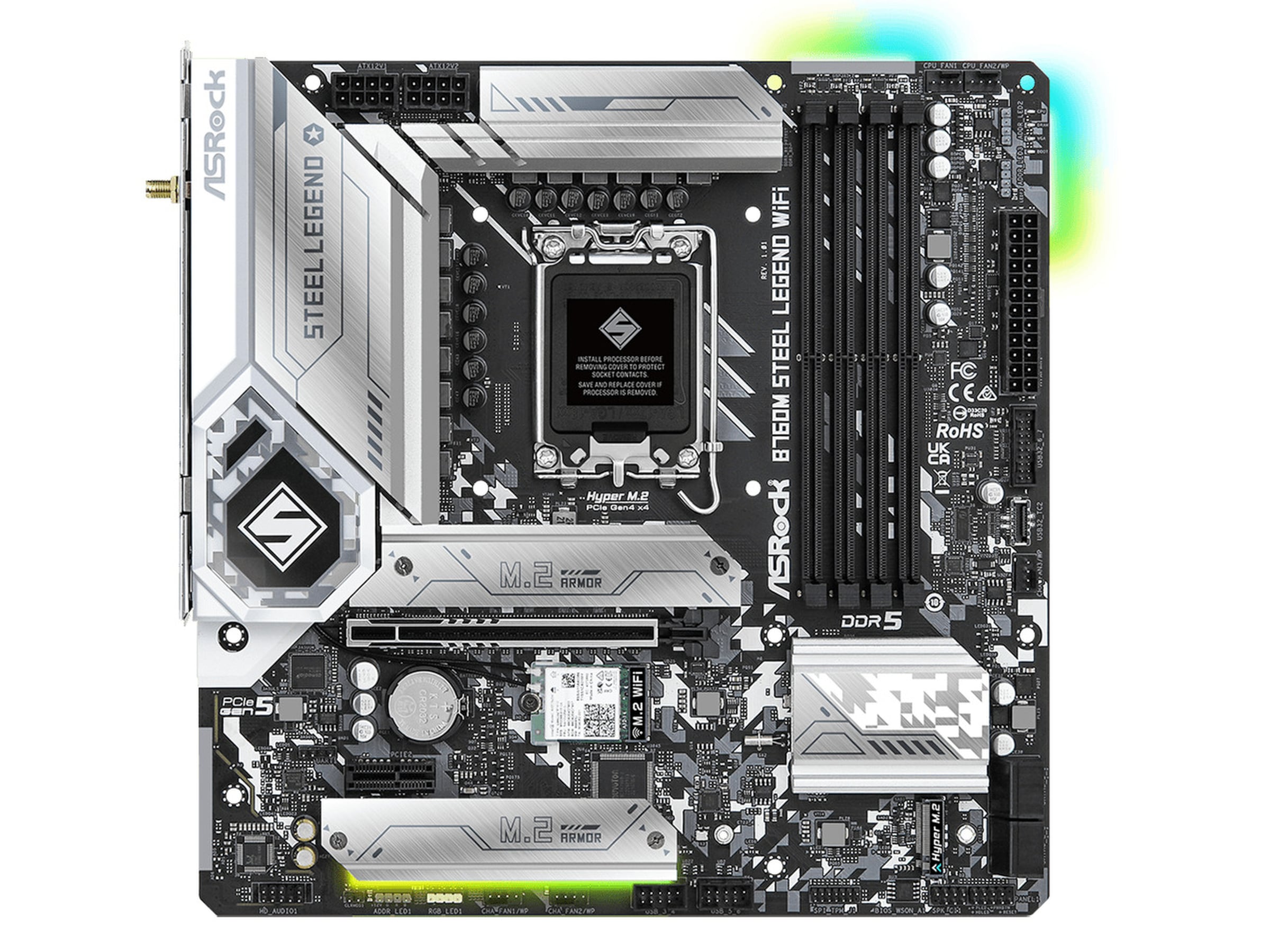

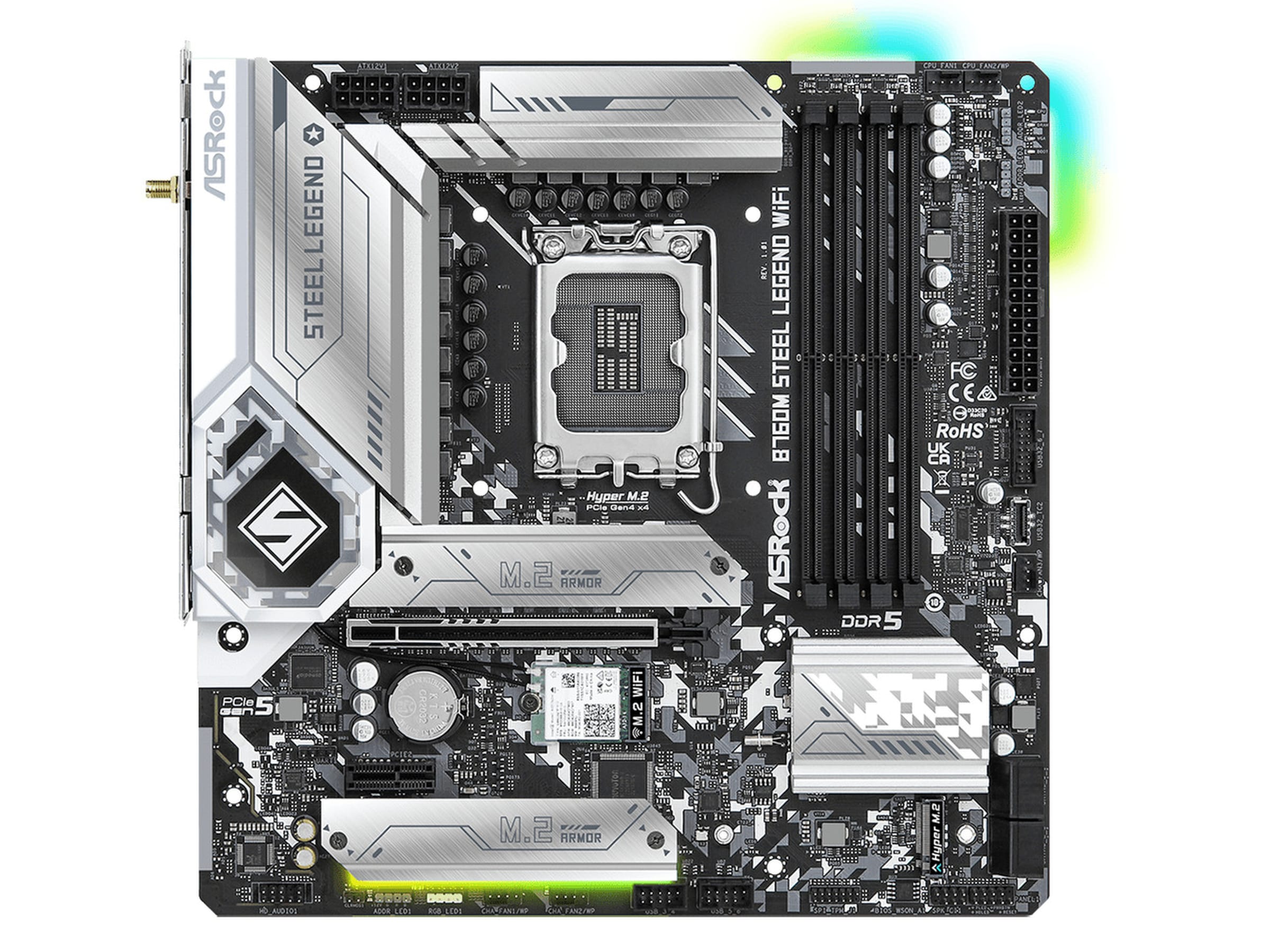

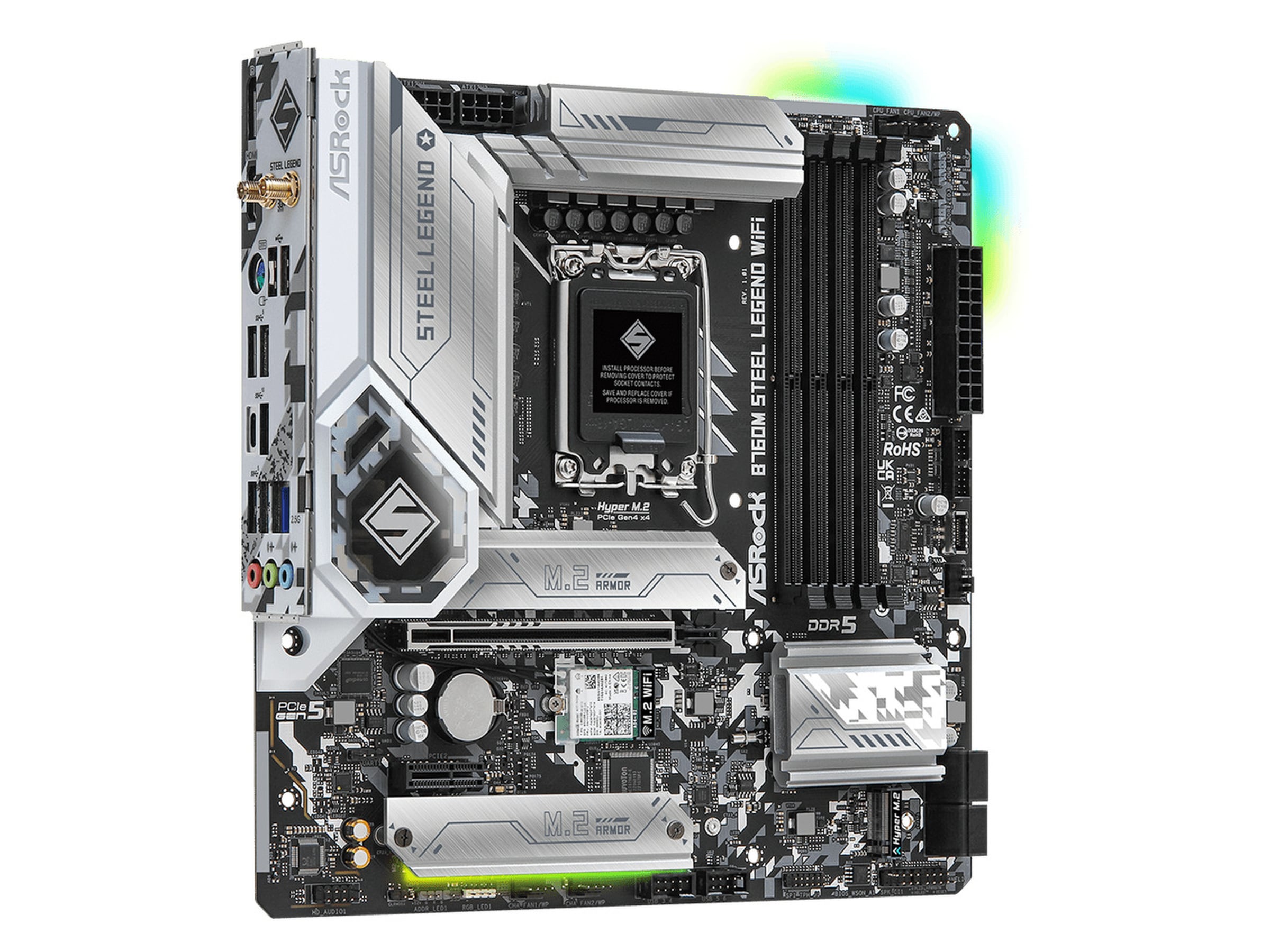

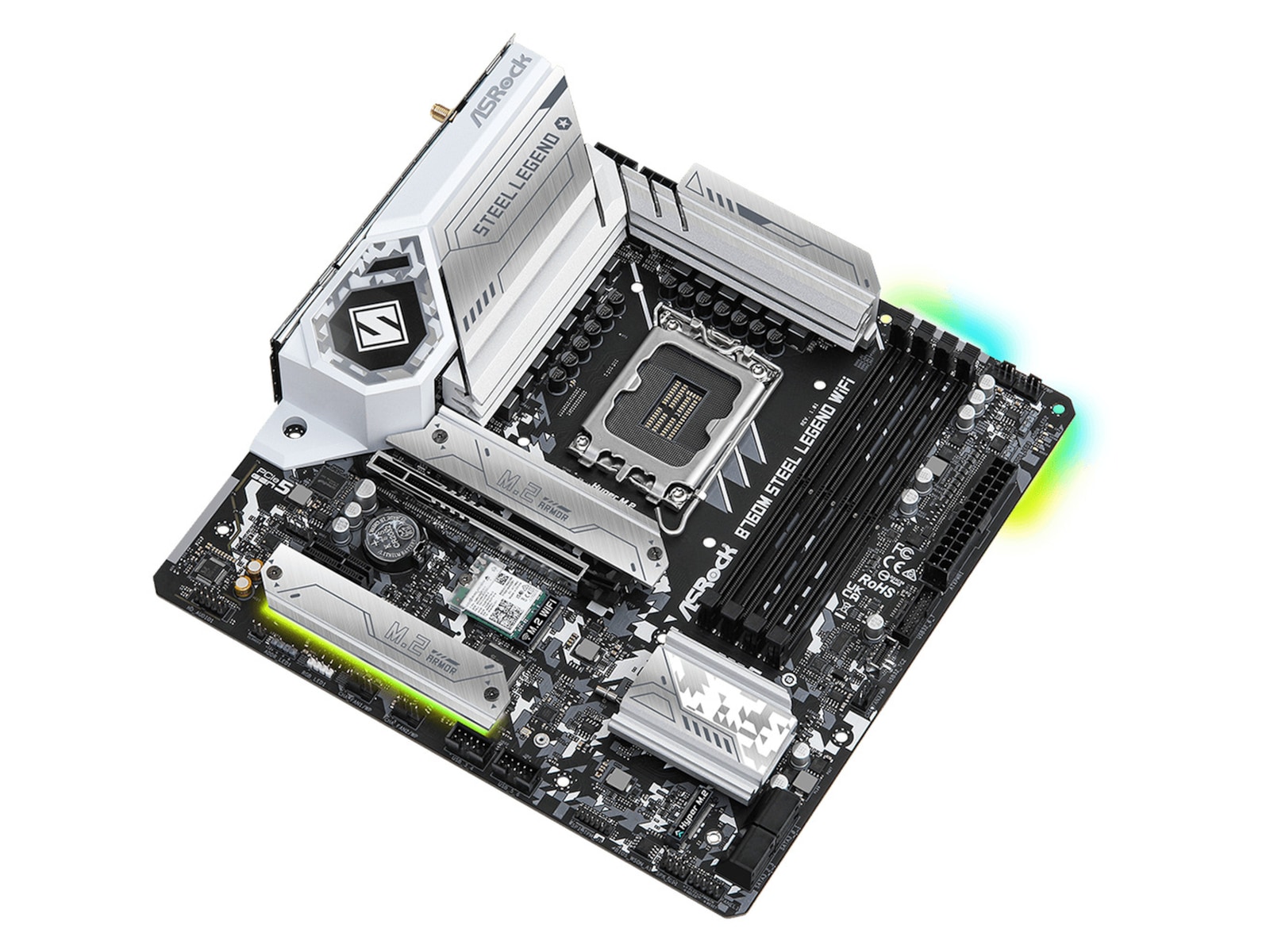

ASRock B760M Steel Legend WIFI Bundkort
1308296
1308296
4710483941795
90-MXBL70-A0UAYZ
ASRock B760M Steel Legend WIFI
Hård som stål
Ægte legende
Steel Legend repræsenterer den filosofiske tilstand af bundsolid holdbarhed og uimodståelig æstetik. Steel Legend-serien er bygget op omkring de mest krævende specifikationer og funktioner og sigter mod daglige brugere og mainstream-entusiaster! Leverer et stærkt udvalg af materialer/komponenter for at sikre en stabil og pålidelig ydeevne.
Dr.MOS er den integrerede effekttrinsløsning, som er optimeret til synkrone buck-set-down spændingsapplikationer! Sammenlignet med traditionelle diskrete MOSFET'er leverer den intelligent stærkere strøm til hver fase og giver dermed forbedret termisk resultat og overlegen ydeevne.
6 Layer PCB giver stabile signalspor og strømudformninger, der leverer lavere temperatur og højere energieffektivitet til memory-overclocking! Således er den i stand til at understøtte de nyeste hukommelsesmoduler med den mest ekstreme hukommelsesydelse!
Indvendigt lag i 2 gram kobber, der giver stabile signalspor og strømformer! Leverer lavere temperatur og højere energieffektivitet til overclocking.
DDR5 XMP & EXPO Support
Afledt af "bygget til stabil og pålidelig" designkoncept, går ASRock ikke på kompromis med nogen detaljer. Dette bundkort er bygget med materialer med lavt tab, og entusiaster er i stand til at nyde boostet af DDR5-hukommelse overclocking ydeevne ved at aktivere de forudtestede profiler. Sørg for, at hukommelsesmodulerne er Intel® XMP/AMD EXPO™-kompatible, og at overclocking kan gøres så overkommelig, tilfredsstillende og absolut ingen sved overhovedet.
* Der er visse risici forbundet med hukommelsesoverclocking og kan påvirke dit systems stabilitet. Vær opmærksom på, at overclocking skal ske på egen risiko og regning. EXPO/XMP-profilunderstøttelse kan variere alt efter systemkonfiguration, hukommelsesmoduler og bundkortmodeller. Se venligst Memory QVL for den udfyldte supportliste.
DDR5-hukommelse med beskyttelseskredsløb
På grund af den unikke elektriske arkitektur af DDR5 DIMM er der en høj risiko for at beskadige hukommelsesmodulet, hvis AC-strøm ikke afbrydes korrekt under fjernelse eller installation. For at forhindre dette har ASRock implementeret et problemfrit beskyttelseskredsløb på hvert DDR5-bundkort, hvilket mindsker risikoen for at beskadige dit hukommelsesmodul.
PCIe 5.0 + Surface-Mount Tech
Sammenlignet med en konventionel PCIe-slot i DIP-stil forbedrer PCIe-slot af SMT-type signalflowet og maksimerer stabiliteten under høj hastighed, et vigtigt gennembrud for at understøtte den lynhurtige hastighed fuldt ud i den seneste PCIe 5.0-standard. Den seneste PCI Express 5.0 er i stand til at præstere en utrolig båndbredde på 128 GBps, klar til at frigøre det fulde potentiale af fremtidige high-end grafikkort.
Forstærket stålslids
[PCIe 5.0 version]
Det forstærkede stålslot er i stand til at understøtte PCI Express 5.0-standarden. De forskellige fordele omfatter: ✔ Ekstra ankerpunkter ✔ Stærkere lås ✔ Sørg for signalstabilitet ✔ Sørg for, at tunge grafikkort er godt installeret.
Højhastigheds M.2-løsning (PCIe Gen4 x4)
Da den understøtter PCI Express 4.0 M.2 SSD'er, er den i stand til at udføre dobbelt så høj hastighed sammenlignet med tidligere 3. generation, hvilket giver en lynhurtig dataoverførselsoplevelse.
Dragon 2,5 Gb/s LAN
Den intelligente 2.5 Gb/s LAN-platform er bygget til maksimal netværksydelse til de krævende krav fra hjemmenetværk, indholdsskabere, onlinespillere og streamingmedier i høj kvalitet. Forøger netværksydelsen op til 2,5 gange båndbredden sammenlignet med standard gigabit Ethernet, og du kan nyde den hurtigere og kompromisløse forbindelsesoplevelse til gaming, filoverførsler og sikkerhedskopier.
WiFi 6E-teknologien er udvidet til det helt nye 6GHz-spektrum, hvilket giver mere WiFi-kapacitet og en endnu bedre og hurtigere internettrafik. Udover at levere højere hastigheder, forbedrer Wi-Fi 6E også den lavere latenstid og understøtter serviceniveauer, der svarer til 5G-netværk.
*Tilgængeligheden af Wi-Fi 6E (6GHz) kan variere mellem forskellige lande.
SMA-kablet er let at tage af, dette er en uacceptabel situation for alle brugere. Nu har vi løst dette problem med en lille Key-E modulhætte.
Dual USB 3.2 Gen2 (Type-A + Type-C)
Dette bundkort har et par indbyggede Type-A og Type-C USB 3.2 Gen2-porte bygget på den bagerste i/o for at understøtte næste generation af USB 3.2 Gen2-enheder og levere dataoverførselshastigheder på op til 10 Gbps.
*Opladningshastigheden kan variere på grund af controllerens protokol. Sørg for, at din enhed kan understøtte 3.0A-opladning.
2 x 8-pins ATX12V stikforbindelser, 24-pin hovedstrøm-konnektor
Mainboard funktioner
BIOS-type (Basic Input/Output System)
AMI
BIOS-egenskaber
UEFI BIOS
Hardware egenskaber
ESD Protection, 15µ Gold Contact, ASRock My Favorites in UEFI, Forstærkede PCIe-åbninger, ASRock Instant Flash, ASRock Easy RAID Installer, 12+1+1 Phase Power Design, ASRock POST Status Checker (PSC), ASRock RGB LED, ASRock EZ Mode, 6 Layer PCB, Dr.MOS MOSFET, ASRock Full HD UEFI, 50 A Power Stage, 2oz Copper PCB, ASRock Auto Driver Installer, Surface Mount Technology (SMT), Nichicon 12K Black Caps, Præmonteret I/O-skjold, Hi-Density Power Connectors, ASRock 13,3" Side Panel Kit support
Interfaces
Lagringsporte
4 x SATA-600 (RAID), 3 x Hyper M.2
USB / FireWire portkonfiguration (aktiv)
1 x USB-C 3.2 Gen 2 + 1 x USB 3.2 Gen 2 + 4 x USB 3.2 Gen 1 + 2 x USB 2.0
USB / FireWire portkonfiguration (samlekasser)
1 x USB-C 3.2 Gen 2 + 2 x USB 3.2 Gen 1 + 4 x USB 2.0
USB/FireWire
USB-C 3.2 Gen2, USB 3.2 Gen 1, USB 3.2 Gen 2
Lagring
Serial ATA-600 (RAID), Hyper M.2 socket
Videoudgang
Type
Grafik adapter (CPU påkrævet)
Lydudgang
Audio codec
Realtek ALC897
Type
Lydkort
Overensstemmelsesstandarder
High Definition Audio
Audio
High Definition Audio (8 kanaler)
Netværk
Bluetooth
Yes
Netværk controller
Dragon RTL8125BG
Netværk
802.11a/b/g/n/ac/ax (Wi-Fi 6E), Bluetooth 5.3, 2.5 Gigabit Ethernet

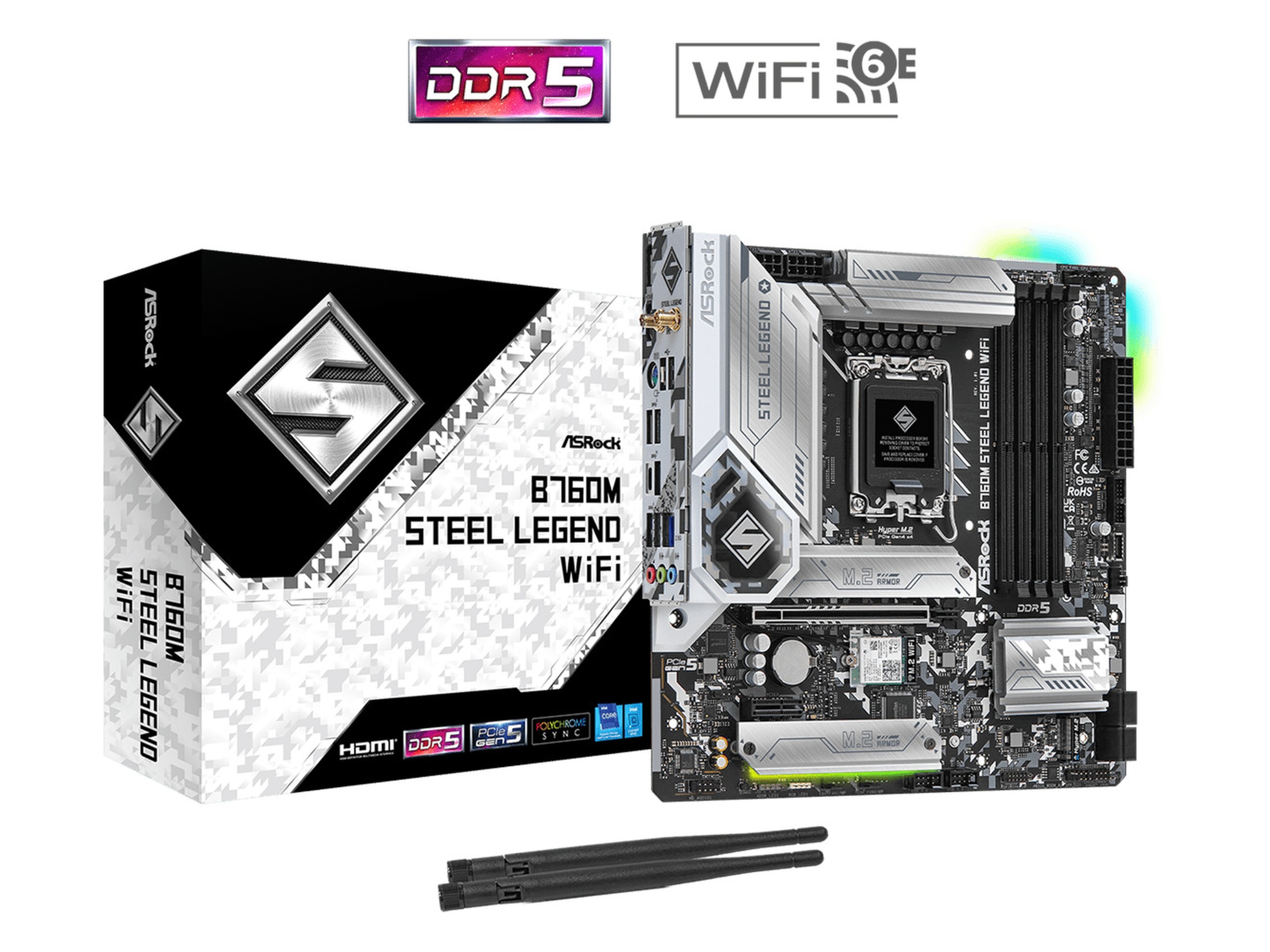

3 x standoff til M.2 sokkel, 2 x ASRock WiFi 2.4/5/6 GHz Antennas, 3 x M.2 skruer
RAM
Egenskaber
Dobbelt kanal hukommelses arkitektur, Intel Extreme Memory Profiles (XMP) 3.0
Udvidelsesåbninger
Ekspansionsåbninger
1 x PCIe 4.0 x1, 1 x PCIe 5.0 x16, 1 x CPU, 3 x M.2 socket (2260/2280 M.2 Key M-åbning), 1 x M.2 socket (2230 M.2 Key E-åbning), 4 x DIMM 288-pins
Grænseflade (lagring)
Grænseflade (lagring)
SATA-600 -stikforbindelser: 4 x 7pin Seriel ATA - RAID 0 / RAID 1 / RAID 10 / RAID 5, PCIe 4.0 -stikforbindelser: 3 x M.2
Interface leveret
Interface

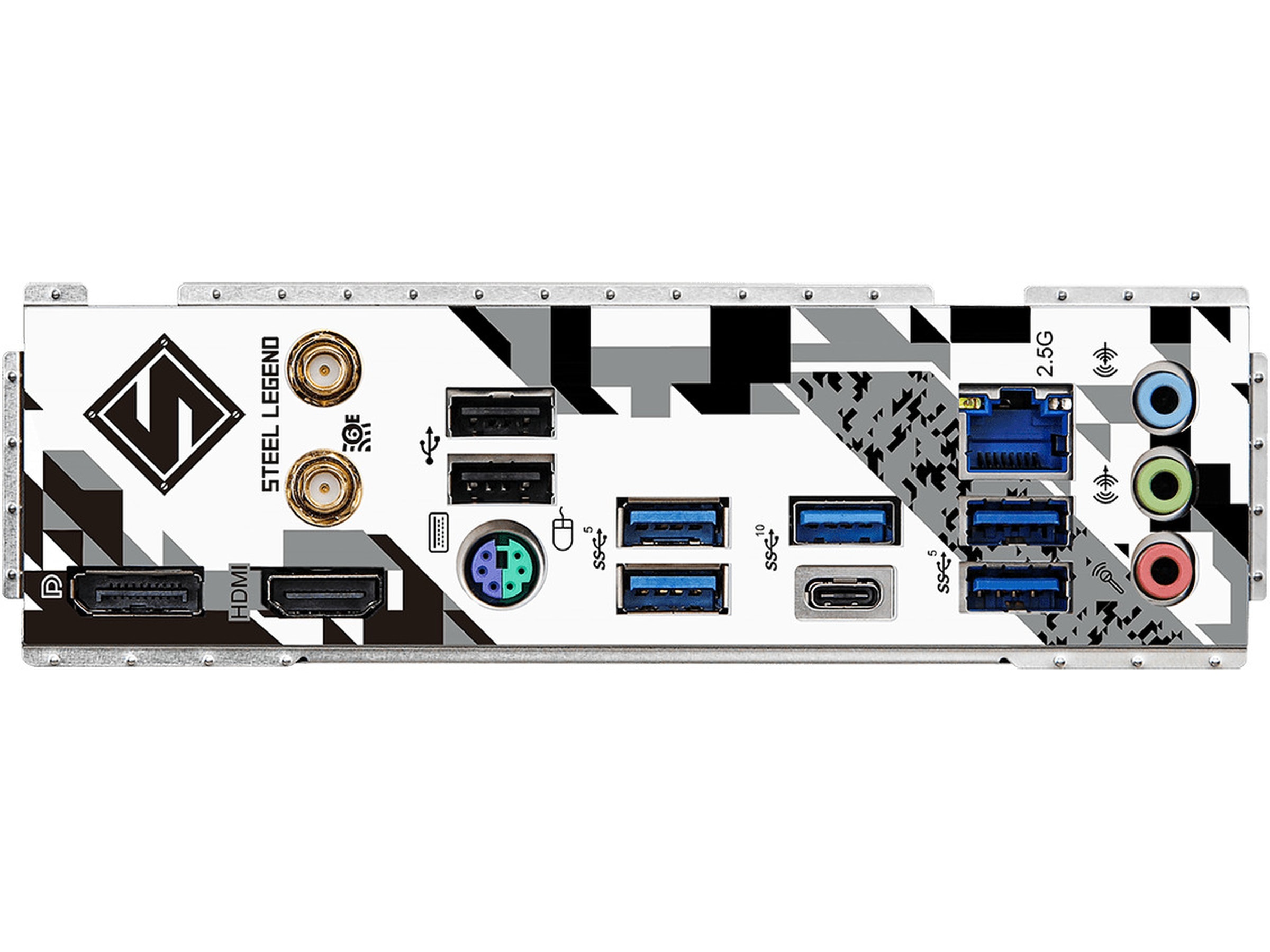

1 x DisplayPort, 1 x LAN (2.5Gigabit Ethernet), 1 x HDMI, 1 x audio linje-ud - mini-jack, 1 x PS/2-tastatur/mus, 1 x mikrofon - mini-jack, 1 x USB-C 3.2 Gen 2, 1 x audio linje-ind - mini-jack, 2 x antenne, 1 x USB 3.2 Gen 2, 4 x USB 3.2 Gen 1, 2 x USB 2.0
Interne interfaces
Interne interfaces
4 x USB 2.0 - intern stik, 1 x USB-C 3.2 Gen 2 - intern stik, 1 x audio - intern stik, 1 x højttaler - intern stik, 1 x SPI - intern stik, 2 x USB 3.2 Gen 1 - intern stik, 1 x Embedded DisplayPort (eDP) - intern stik
