Thermal Grizzly WireView GPU 3x8Pin PCIe Normal

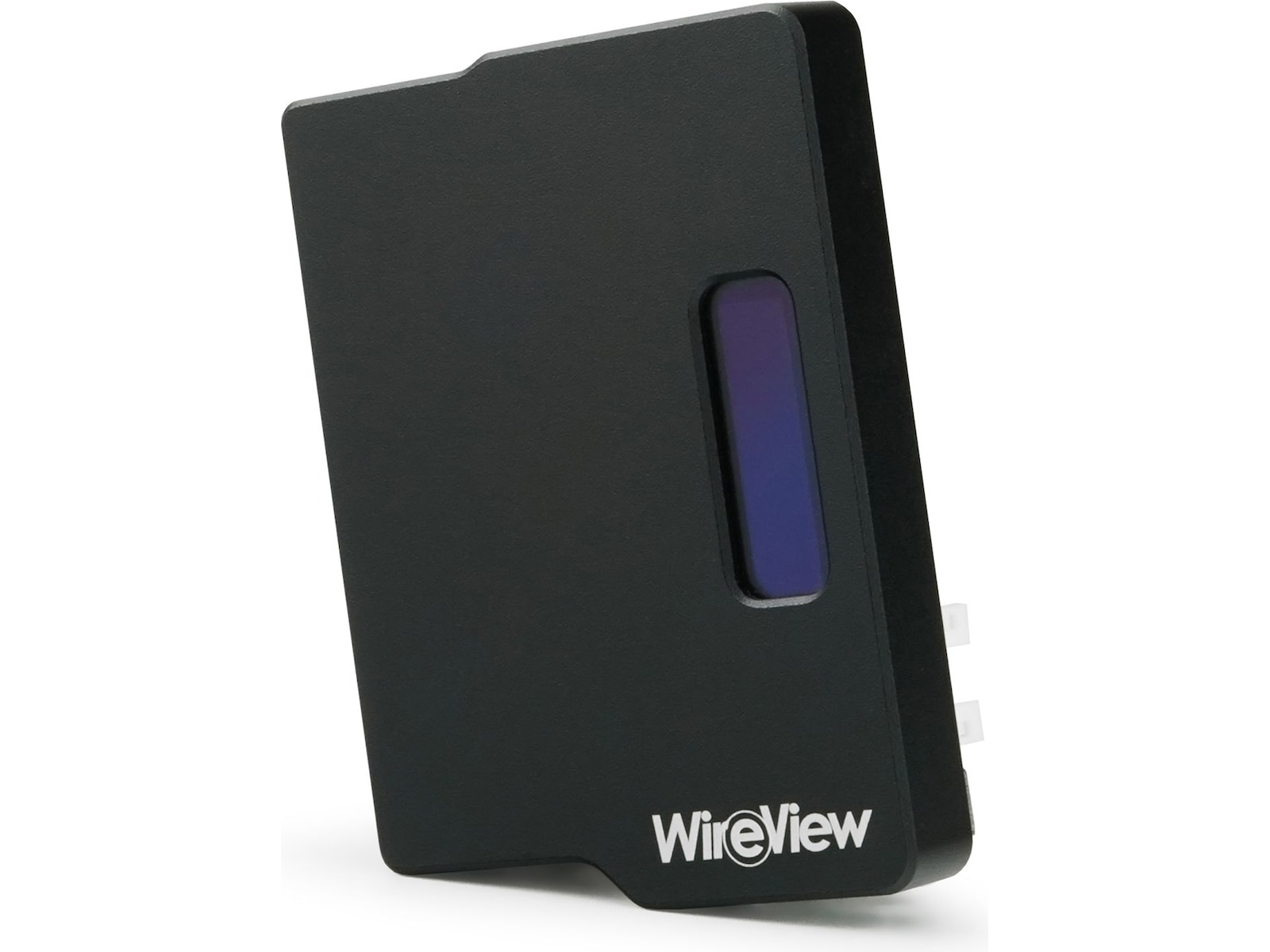

WireView GPU er en enhed til måling af strømforbruget af grafikkort, der er udviklet i samarbejde med Jon "elmor" Sandström. Den tilsluttes PCIe-strømstikene på grafikkortet og forbindes til strømmodulet via PCIe-strømkablerne. Data om strømforbruget vises via en OLED-skærm.
På samme tid påtager WireView GPU sig en kabelhåndteringsfunktion, da dens "U"-form muliggør optimal rute for kablerne. PCIe-strømkablerne er tilsluttet WireView GPU på en sådan måde, at de kan lægges pænt over bagsiden af grafikkortet. Det undgår kabelbuler ved rute af strømkablerne og forenkler kabelhåndteringen.
- Måling af strømforbrug
- Logning af strømforbrug
- Optimal kabelrouting
- Nem montage
- Høj kompatibilitet
WireView GPU muliggør målingen af strømforbruget af grafikkort og registrerer disse data for at bestemme strømforbruget. Disse data kan blandt andet bruges til at bestemme strømkostnaderne for et grafikkort eller til at sammenligne strømforbruget med andre grafikkort. En speciel 60-sekunders målekreds muliggør, at strømforbruget vises hurtigt og bekvemt, hvilket er meget praktisk for anmeldelser, for eksempel.
På samme tid kan måling af strømforbruget bruges til at bestemme strømforbruget af grafikkort over en vis periode eller med bestemte applikationer. Derudover kan belastningsspidser i strømforbruget ("spidser"), der kan opstå under driften af nuværende high-end grafikkort, bestemmes.

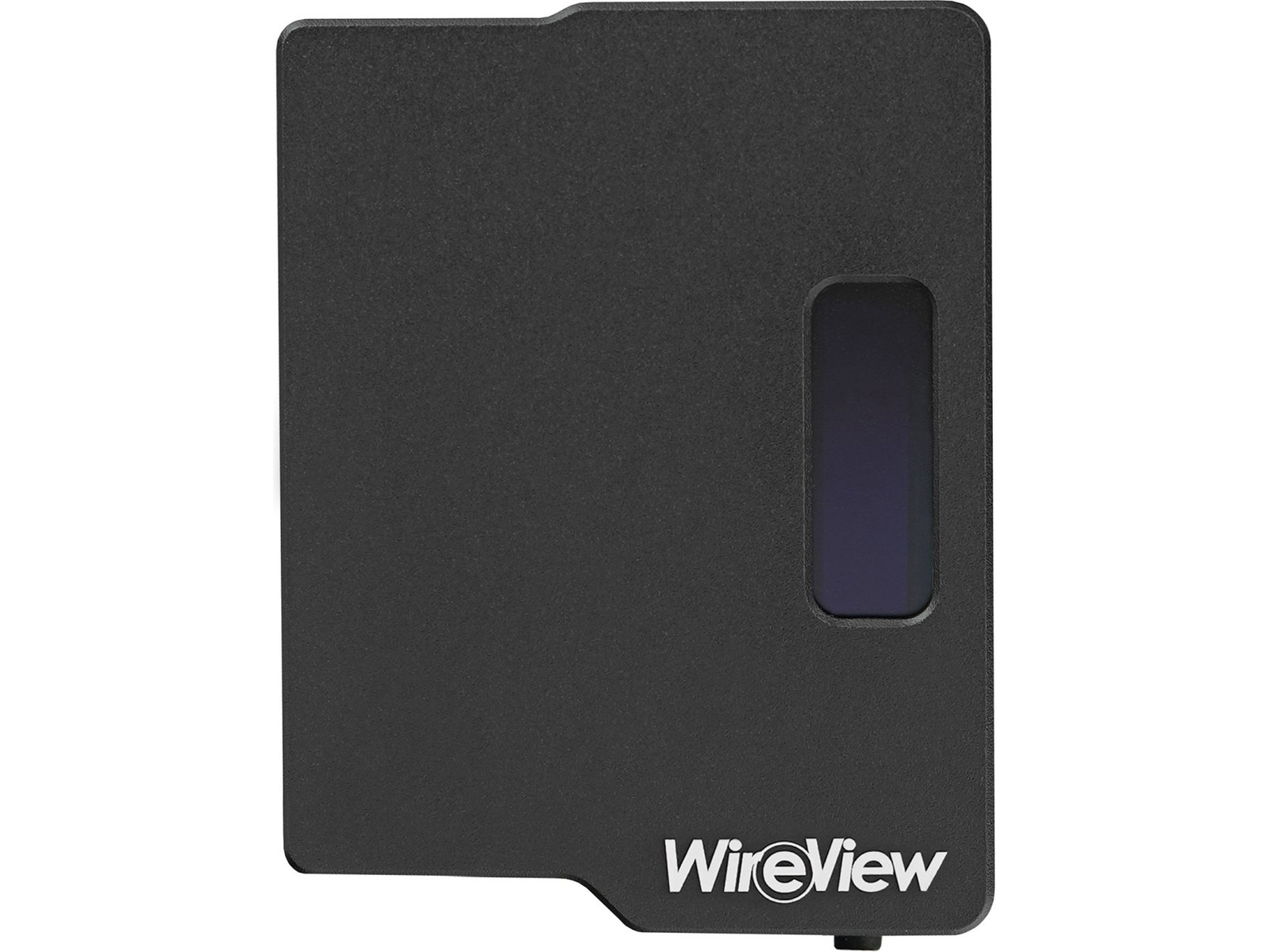

WireView GPU viser de målte værdier på skærmen. Du kan skifte mellem de viste værdier med et tryk på en knap. Følgende værdier kan vises:
- Visning af det aktuelle strømforbrug i watt [W]
- Aktuelt strømforbrug i watt [W], aktuel spænding i volt [V], aktuel strøm i ampere [A]
- Minimum og maksimum strømforbrug i watt [W]
- Gennemsnitligt strømforbrug over 60 sekunder [AVG W] og totalt strømforbrug [E]

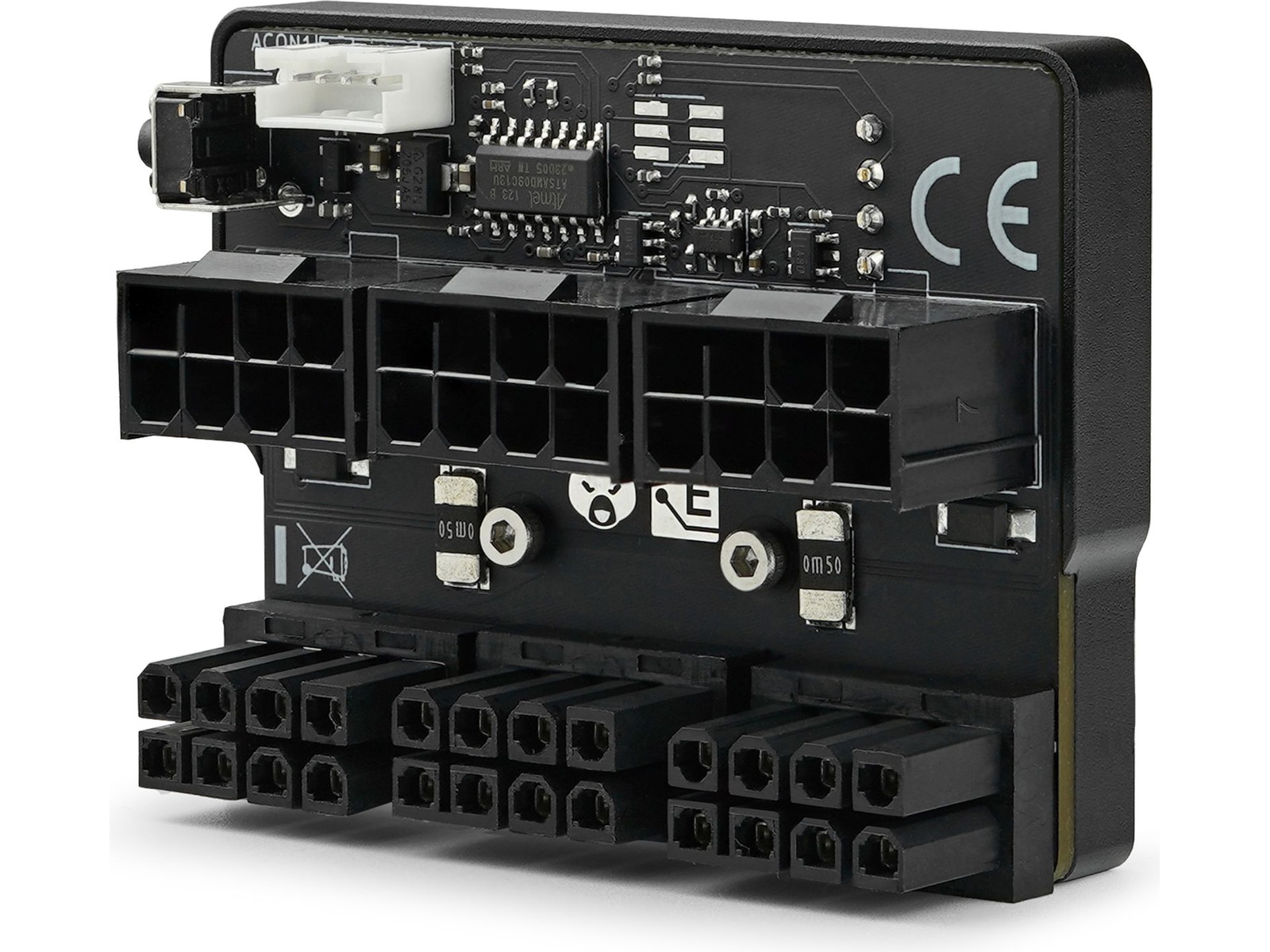

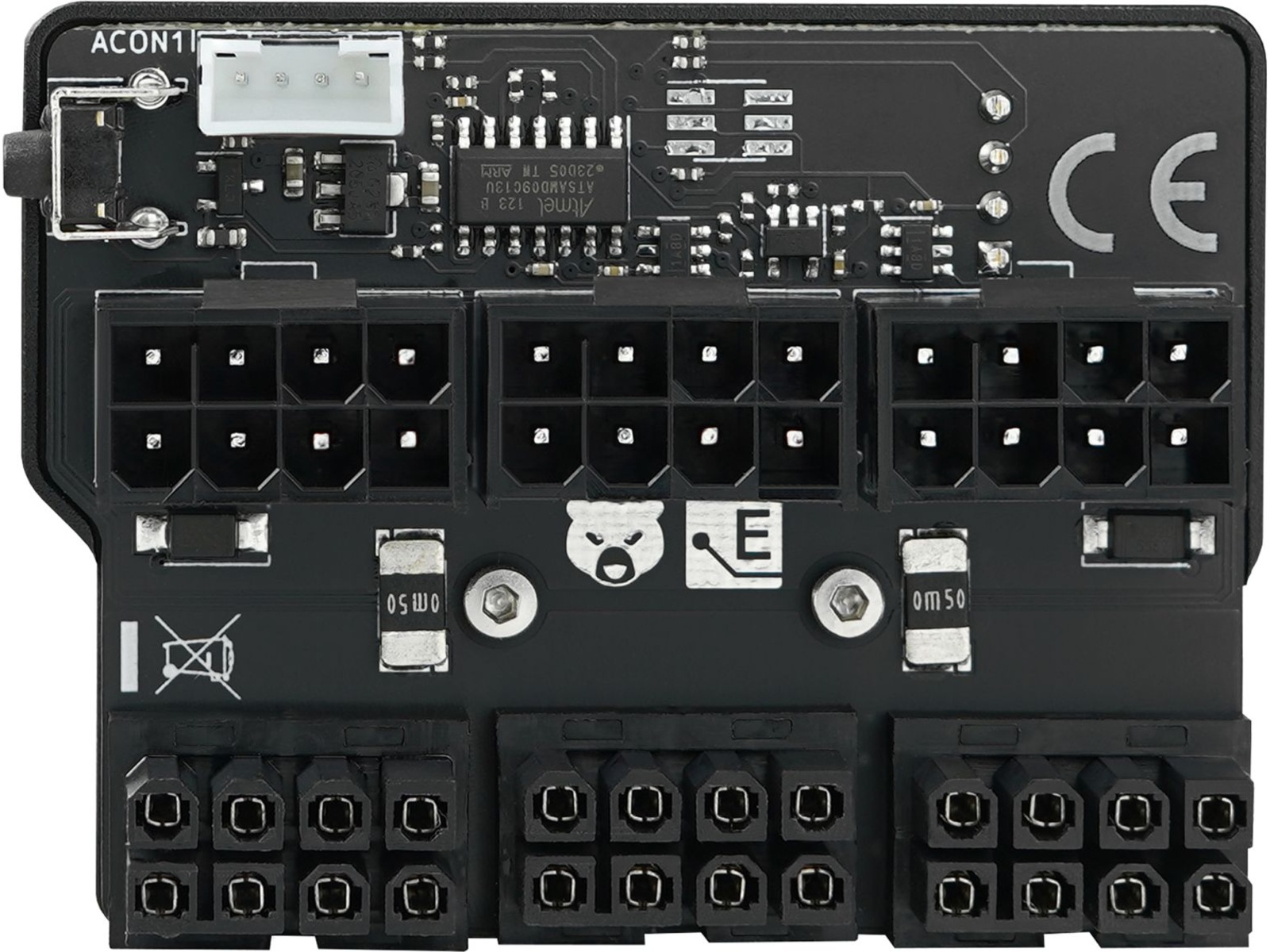

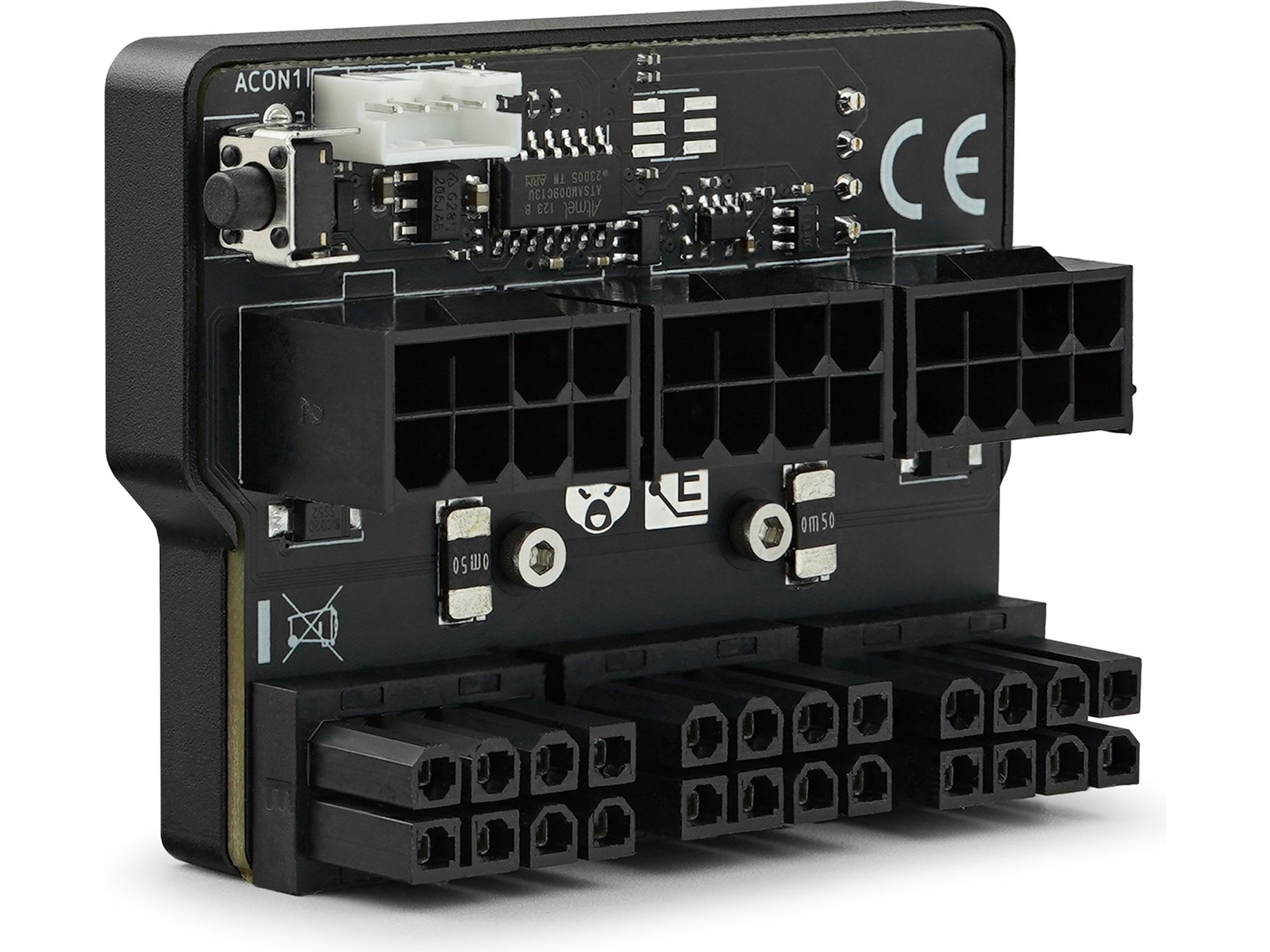

WireView GPU fås i "N" og "R" versioner uanset antallet af 8-pin PCIe-stik (eller 12VHPWR-stikket). "N" står for den normale orientering af PCIe-stikkene på PCIe-udvidelseskortet, mens "R" står for den roterede (omvendte) orientering. I den normale orientering (N) peger låseklipsen på stikket væk fra PCB'en på udvidelseskortet. I den roterede orientering (R) peger stikkets låseklips mod PCB'en.
WireView GPU fås også i to "high power" varianter for 12VHPWR-stikket. Den første variant har én 12VHPWR indgang og udgang hver, mens den anden variant forbindes til grafikkortet via 12VHPWR og til strømmodulet via tre 8-pin PCIe-stik.
Ved brug af 12VHPWR-adapteren skal du sørge for, at hver af de tre 8-pin PCIe-stik er tilsluttet strømmodulet med et separat 8-pin PCIe-kabel. Brugen af en splitter (Y-kabel) frarådes stærkt! Konfigurationen af 12VHPWR svarer til 600W versionen.
Opmærksomhed, vigtig bemærkning: Risikoadvarsel!
Afhængigt af det brugte grafikkort, men især i tilfælde af GeForce RTX 4090, kan der flyde op til 450 watt strøm gennem forbindelserne på WireView. Den spildte varme, der genereres af dette, kan opvarme printkortet ved stikket på WireView op til 60 grader Celsius med et luftkølet grafikkort. I tilfældet med et vandkølet grafikkort uden luftstrøm kan PCB'en på WireView opvarmes til 100 grader Celsius! WireView-huset bør ikke berøres under kontinuerlig drift ved fuld belastning. Efter systemet er slukket, bør WireView have lov til at køle af, før det håndteres. Du kan finde flere oplysninger i Hardware Unboxed videoen.
